GEHOダイヤフラムピストンポンプ

製造:Weir Minerals Netherlands / オランダ

オランダのWeir Netherlands社は1957年以来、汚泥・スラッジ輸送で先進的役割を果たし、全世界に多数のポンプを納入しております。このうちZPM型/TZPM型ポンプは最大吐出量700m3/h、最大吐出圧30Mpa、電動機によるクランクシャフト駆動で作動油を介してダイヤフラムを作動させます。

製品の特長

  • ・ダイヤフラムは特殊形状で長寿命設計です。
    ・特殊コーンバルブが磨耗性のあるスラリーに対し、威力を発揮します。

用途

鉱山分野

鉱山汚泥排水、鉱山の埋め戻し用





鉱業製品製造分野

金鉱石のオートクレーブへのスラリー輸送、石炭ガス化プラントでの石炭スラリーの輸送、

アルミニウム鉱業のボーキサイトスラリイーのダイジェスター送り、テーリングの輸送。





下水処理分野

低密度下水を下水処理場まで輸送(脱水ケーキの輸送はDHT型が採用されます)。





火力発電所

フライアッシュをスラリー化して埋立地までの輸送。

製品の仕様

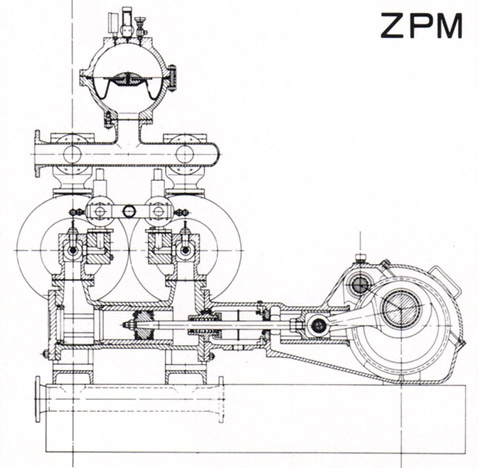

ZPM型寸法及び性能

ポンプ
型式と寸法
ZPM250
simplex
ZPM350
simplex
ZPM400
duplex
ZPM500
duplex
ZPM600
duplex
長さ ( L / mm ) 2600 3500 2600 3500 3700
幅 ( W / mm ) 900 1050 1200 1400 1400
高さ (H / mm ) 2100 2500 2100 2500 2700
重量 ( kg )* 2400 3200 3500 5400 7200



ポンプ
型式と寸法
ZPM700
duplex
ZPM800
duplex
ZPM900 ZPM1200 ZPM1700
長さ ( L / mm ) 4000 4600 5500 6300 6200
幅 ( W / mm ) 1600 1700 5000 6000 6000
高さ (H / mm ) 3100 3300 4300 4600 4600
重量 ( kg )* 9400 11600 35000 44000 41000

*モーター重量は除く

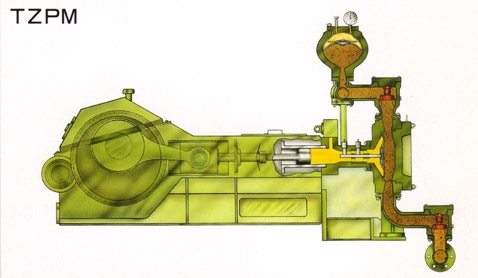

TZPM型寸法、性能についてはお問い合わせください。
