製品の特長

• １．非接触・非破壊測定：材料を損傷することなく電気特性を測定できるため、サンプルの変更や汚染のリスクがありません。

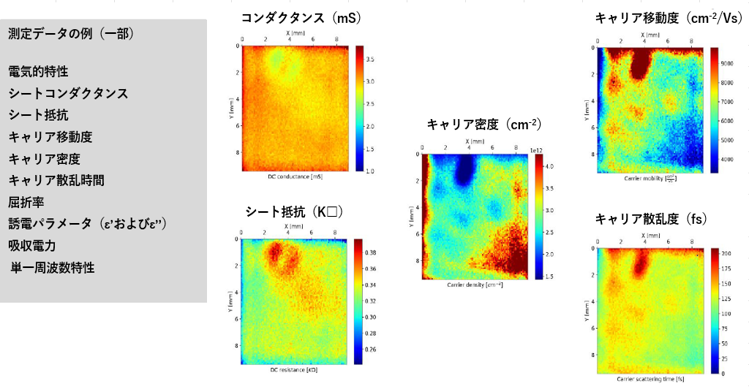

  ２．高精度な電気特性評価：テラヘルツ波技術を使用し、最大50µmの高空間分解能で微細な電気特性の変化を正確に捉えます。

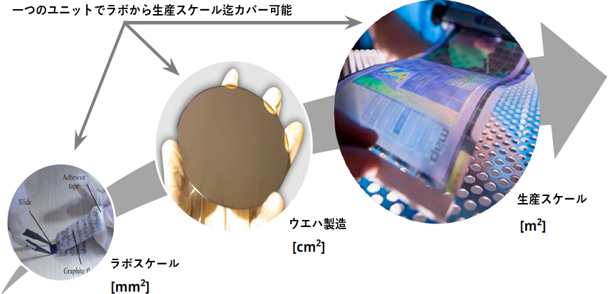

  ３．広範囲の測定対応：0.5 mm²から数平方メートルの広い範囲まで、迅速に全領域をスキャンして特性評価が可能です。
  ４．高速処理能力：1分間で最大12 cm²の表面を評価できる超高速処理が可能、効率的なデータ取得を実現します。
  ５．汎用性：研究開発から製造までさまざまな産業分野に対応し、下記のような多様な材料の評価に適しています。
  ６．研究と産業の橋渡し：研究から産業規模の生産へスムーズに移行できるため、開発から量産までのプロセスを最適化します。
